| ZPM驅動式液壓扳手 |
|
|
驅動式液壓扳手ZPM系列產品特點
. 采用鋁鈦合金材料，一體成型機身,全面加強機身強度、韌性；
. 360°×180°旋轉軟管接頭，能在狹小的空間內使用，采用精密棘輪，輸出扭矩精度高達±3%；
. 止退摯子，防止螺栓扭轉回彈導致的工具逆轉現象，迅速提升螺母鎖緊速度；
. 扳手機體具有操作簡便的扭矩對照表，加油孔有利于防止機械磨損現象；
. 此款也可根據用戶要求改為無止退摯子，有利于不同習慣的人群操作使用；
. 鎖扣式驅動軸可根據用戶要求；
. 定制多種形式的方驅；
. 活動手柄便于移動及操作。 |
產品型號及主要參數
 |
| 型號 |
ZPM01 |
ZPM02 |
ZPM05 |
ZPM06 |
ZPM08 |
ZPM10 |
ZPM16 |
ZPM20 |
ZPM28 |
ZPM36 |
ZPM50 |
HTM70 |
| 最大扭矩(Nm) |
1156 |
1881 |
4466 |
5928 |
7451 |
10732 |
15359 |
20159 |
26392 |
35396 |
48740 |
70660 |
| 最小扭矩(Nm) |
140 |
134 |
319 |
592 |
532 |
767 |
1097 |
1440 |
1885 |
2528 |
3481 |
5047 |
| 螺母范圍 |
14-24 |
24-55 |
32-75 |
20-48 |
41-85 |
46-95 |
55-105 |
60-120 |
65-130 |
75-145 |
95-185 |
115-200 |
| 重量 |
1.5 |
1.7 |
3.8 |
6 |
6.6 |
9 |
12.9 |
18.3 |
24.5 |
30.7 |
44.8 |
63.2 |

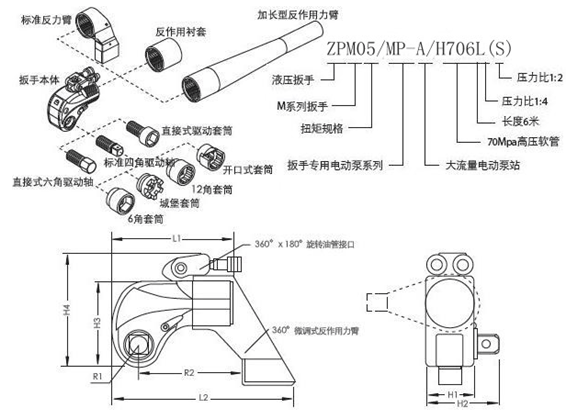

| L1 |
110 |
122 |
156 |
183 |
180 |
210 |
224 |
260 |
250 |
319 |
353 |
445 |
| L2 |
- |
178 |
230 |
256 |
274 |
297 |
353 |
408 |
385 |
468 |
490 |
527 |
| H1 |
45 |
50 |
67 |
75 |
80 |
90 |
100 |
110 |
114 |
137 |
153 |
167 |
| H2 |
75 |
72 |
94 |
118 |
122 |
134 |
142 |
160 |
163 |
187 |
214 |
218 |
| H3 |
82 |
92 |
122 |
140 |
146 |
164 |
183 |
202 |
225 |
260 |
281 |
297 |
| H4 |
- |
119 |
171 |
- |
197 |
210 |
232 |
250 |
306 |
315 |
331 |
358 |
| R1 |
25 |
25 |
32 |
36 |
37 |
45 |
50 |
55 |
65 |
71 |
76 |
82 |
| R2 |
- |
97 |
130 |
140 |
155 |
188 |
193 |
220 |
250 |
251 |
271 |
394 |
驅動軸
方頭 |
英制 |
3/4" |
3/4" |
1" |
1-1/2" |
1-1/2" |
1-1/2" |
1-1/2" |
2-1/2" |
2-1/2" |
2-1/2" |
2-1/2" |
2-1/2" |
| 公制 |
19×19 |
19×19 |
25×25 |
38×38 |
38×38 |
38×38 |
38×38 |
64×64 |
64×64 |
64×64 |
64×64 |
64×64 |
|
|
|
|
|
 |
|
