一、用途
RCS系列薄型千斤頂，彈簧復位，結構緊湊、扁平，便于攜帶，體積更小，并可產生更大的工作能力，特別在空間位置狹窄的地方使用，且具有輕便靈活、頂力大等功能，本產品廣泛適用于電力、化工、鋼鐵、橋梁、機械等企業，用于頂升、拆卸、校調等作業，以及設備維修和拆裝工程中更具有優勢，并發揮其無窮動力。 |
如要求薄型頂行程更小，請選用RSM超薄型千斤頂
如要求大噸位的頂，請選用DYG大噸位電動液壓千斤頂
可按客戶要求定制特殊規格的千斤頂
可選配液壓泵站為： SYB-1單向手動泵,
SYB-2單向手動泵,SYB-2S;DZB系列電動泵站
1、如需幾只薄型千斤頂同時起重時請選用 TRSM型同步千斤頂
2、如需長時間支撐重物請選用 CLL自鎖式千斤頂 |
 |
二、使用方法
1、
使用前必須檢查各部是否正常。
2、使用時應嚴格遵守主要參數中的規定，切忌超高超載，否則當起重高度或起重噸位超過規定時，油缸頂部會發生嚴重漏油。
3、如手動泵體的油量不足時，需先向泵中加入應為經充分過濾后的N32#液壓油才能工作。
4、電動泵請參照電動泵使用說明書。
5、重物重心要選擇適中，合理選擇千斤頂?shù)闹c(diǎn)，底面要墊平，同時要考慮到地面軟硬條件，是否要襯墊堅韌的木材，放置是否平穩，以免負重下陷或傾斜。
6、千斤頂將重物頂升后，應及時用支撐物將重物支撐牢固，禁止將千斤頂作為支撐物使用。如需長時間支撐重物請選用CLL自鎖式千斤頂
7、如需幾只千斤頂同時起重時，除應正確安放千斤頂外，應使用多頂分流閥，且每臺千斤頂?shù)呢?fù)荷應均衡，注意保持起升速度同步。還必須考慮因重量不勻地面可能下陷的情況，防止被舉重物產生傾斜而發生危險。
8、使用時先將手動泵的快速接頭與頂對接，然后選好位置，將油泵上的放油螺釘旋緊，即可工作。欲使活塞桿下降，將手動油泵手輪按逆時針?lè)较蛭⑽⑿�，油缸卸荷，活塞桿即逐漸下降。否則下降速度過快將產生危險。
9、本千斤頂系彈簧復位結構，起重完后，即可快速取出，但不可用連接的軟管來拉動千斤頂。
10、因千斤頂起重行程較小,用戶使用時千萬不要超過額定行程,以免損壞千斤頂。
11、使用過程中應避免千斤頂劇烈振動。
12、不適宜在有酸堿，腐蝕性氣體的工作場所使用。
13、用戶要根據使用情況定期檢查和保養
|
三、基本參數：

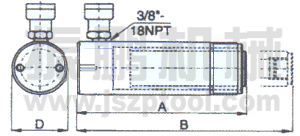

型號 |
噸位T |
行程B-A mm |
缸面積cm2 |
油溶量cm3 |
本體高度A mm |
伸展高度B mm |
外徑D mm |
重量kg |
RCS-101 |
10 |
38 |
14.4 |
55 |
88 |
126 |
70 |
4.1 |
RCS-201 |
20 |
44 |
28.6 |
126 |
99 |
143 |
92 |
5 |
RCS-302 |
30 |
62 |
41.9 |
260 |
118 |
179 |
102 |
6.8 |
RCS-502 |
50 |
60 |
62.1 |
373 |
122 |
183 |
124 |
10.9 |
RCS-1002 |
100 |
57 |
126.9 |
723 |
141 |
198 |
165 |
22.7 |
表中參數可能因?yàn)楦牧级兏�，恕不另行通知�? 四、注意事項
1、使用時如出現空打現象，可先放松泵體上的放油螺釘，將泵體垂直起來頭向下空打幾下，然后旋緊放油螺釘，即可繼續使用。
2、使用時，不得加偏載或超載，以免千斤頂破壞發生危險。 在有載荷時，切忌將快速接頭卸下，以免發生事故及損壞機件。
3、本機是用油為介質，必須做好油及本機具的保養工作，以免淤塞或漏油，影響使用效果。
4、新的或久置的油壓千斤頂，因油缸內存有較多空氣，開始使用時，活塞桿可能出現微小的突跳現象，可將油壓千斤頂空載往復運動2-3次，以排除腔內的空氣。長期閑置的千斤頂，由于密封件長期不工作而造成密封件的硬化，從而影響油壓千斤頂?shù)氖褂脡勖杂蛪呵Ы镯斣诓挥脮r(shí)，每月要將油壓千斤頂空載往復運動2-3次。
5、高壓油管出廠時經過105Mpa（1050Kgf/cm2）試驗。但由于膠管容易老化，故用戶需經常檢查，一般為六個月，頻繁用者為三個月。檢查時用87.5Mpa（875Kgf/cm2）試壓，如有爆破、凸起，滲漏等現象則不能使用。
6、操作時應嚴格遵守技術規范，用戶要根據使用情況定期檢查和保養。 |
|
|
|
|
|
 |
|
